Варианты соединения KVM-переключателей ATEN – каскадное или шлейфовое подключение.

  Понятие каскадирования KVM-переключателей подразумевает под собой способ подключения дополнительных KVM-переключателей к основному. Это позволяет увеличить количество портов для подключения серверов и организовать доступ к управлению ими с одной или нескольких консолей (KVM-консоль – клавиатура, видео (монитор), мышь).  Часто такую возможность расширения системы управления большим количеством серверов называют масштабированием.

  Теоретически возможно соединить любые KVM-переключатели, но для полноценной, удобной и корректной работы они должны быть совместимы, а следовательно:

• Меню нижнего должно встраиваться в меню верхнего KVM-переключателя

• KVM-переключатели должны иметь одинаковый интерфейс

• Должны иметь одинаковые функциональные возможности

  Каскадирование имеет смысл при расширении доступа обычными KVM-переключателями (не IP KVM). В свою очередь, IP KVM-переключатели объединяются в единую систему с централизованным управлением при помощи специализированного ПО.

  KVM-переключателями первого уровня при каскадировании могут быть переключатели с интегрированной консолью управления (клавиатура / видео / мышь) или IP модулем, "выше" подключать нет смысла, так как доступ с консоли удаленного компьютера к переключателю по IP представляет собой рабочее место оператора (точку входа или доступа к системе). Однако, для объединения IP KVM под управление с единой консоли в одном помещении (например, ЦОД) компания ATEN предусмотрела переключатели более высоко уровня – "матричные KVM".

  Подключение переключателей каскадом

  Соединение каскадом (Cascade) – подключение дополнительного KVM-переключателя с потерей порта. При таком варианте в один из портов подключения компьютеров (CPU-порт) KVM-переключателя подключается консольный порт переключателя второго уровня. Такое соединение обычно осуществляется интерфейсным шнуром, применяемым для подключения компьютеров. Возможно подключение до трех уровней, когда в "CPU-порт" (в устройствах ATEN так называется порт для подключения компьютера или сервера) переключателя второго уровня подключается консольный порт переключателя третьего уровня.

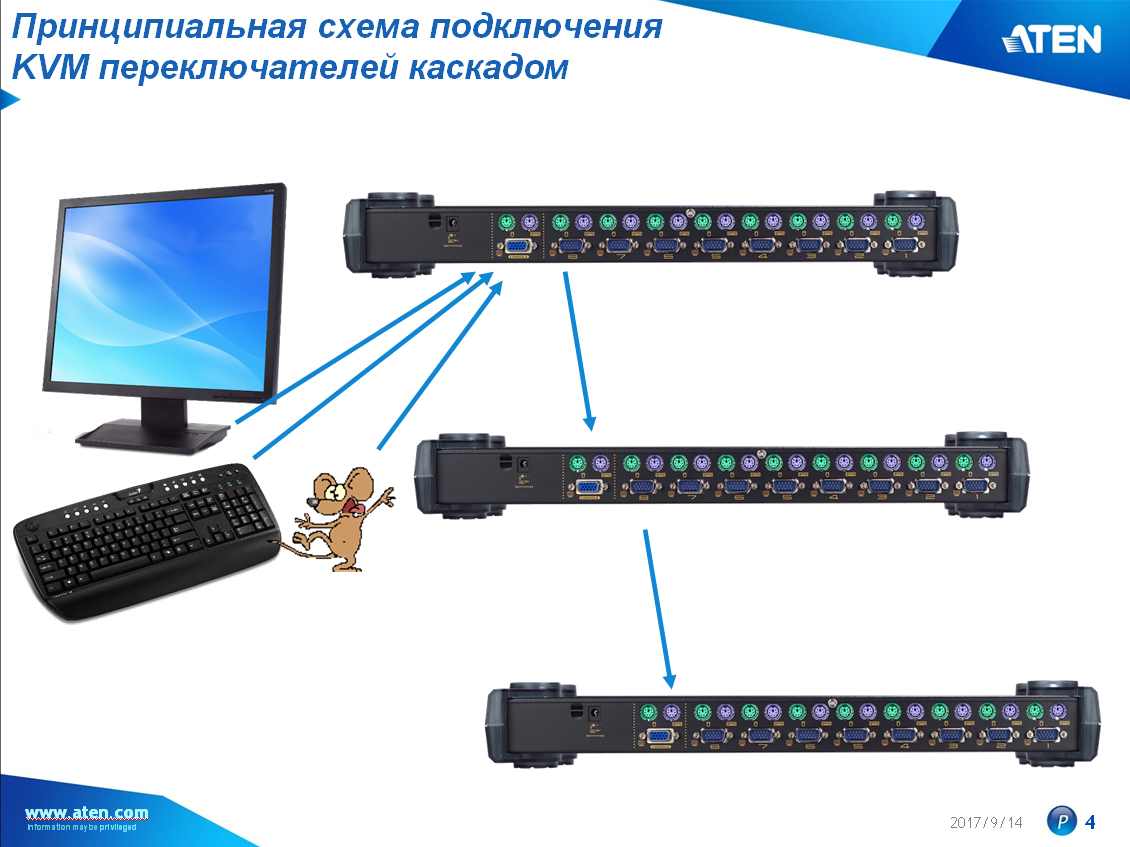

  Схема соединения каскадом переключателей ATEN.


  В данной схеме первый уровень – это переключатель, в который подключается консоль (клавиатура / видео / мышь). Подключение переключателя второго уровня осуществляется через консольный порт второго и занимает один порт CPU в первом, аналогично третий подключается во второй.

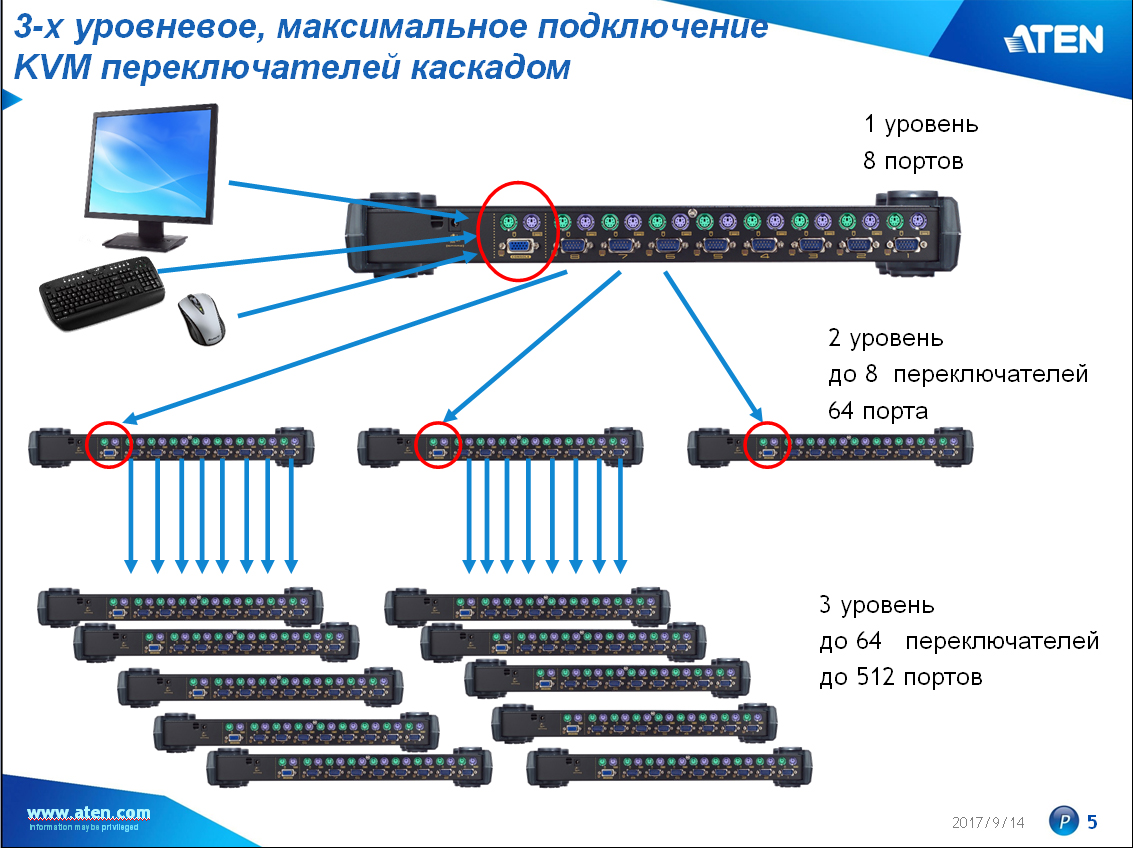

  Схема максимального каскадного подключения KVM-переключателей ATEN на примере CS9138.

  При таком подключении максимальное количество подключаемых серверов – 512 при использовании 73 KVM-переключателей ATEN CS9138. При управлении таким количеством серверов просто невозможно удержать в памяти, что к чему подключено и через какой порт в какой цепочке можно соединить KVM-консоль оператора с KVM-интерфейсом сервера. Для решения этой задачи компания ATEN предусмотрела возможность встраиваемых меню.

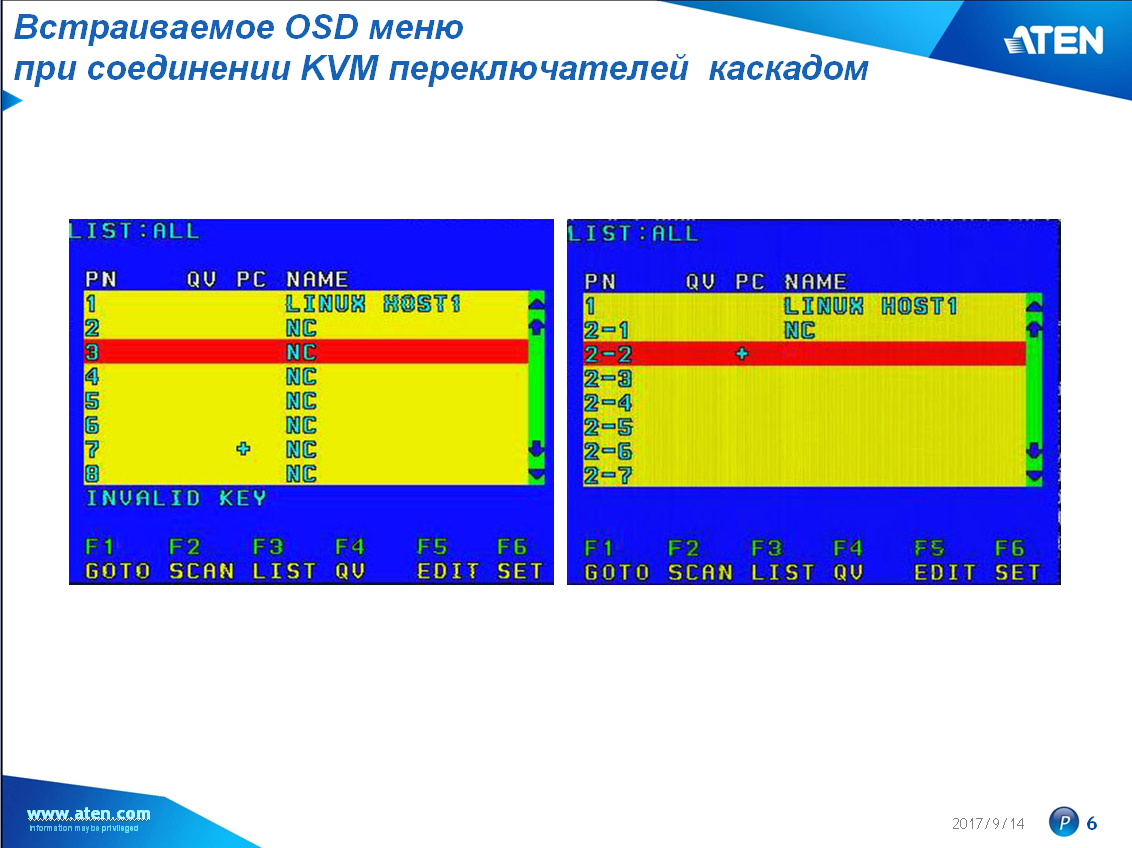

  На рисунке представлены OSD-меню KVM-переключателя ATEN CS9138. Слева – без каскадирования, справа – после подключения дополнительного KVM-переключателя во второй порт CPU первого.

  Меню KVM-переключателя имеет древовидную структуру. На фото справа видно, как порты второго переключателя отображаются в меню первого. Портам CPU можно присваивать имена серверов. С помощью меню можно задавать различные режимы работы переключателя, например, включить автоматическое сканирование только активных портов. При помощи меню можно сразу подключить к консоли управления нужный компьютер из третьего уровня в каскаде.

  Подключение переключателей шлейфом (в стек)

  Подключение шлейфом (Daisy Chain) в стек – соединение переключателей разных уровней происходит по специальным каскадным портам и специальными шлейфовыми шнурами (Daisy Chain). При таком соединении на переключателе порт подключения компьютера CPU остается свободным, а консольные порты переключателей нижних уровней отключаются. На переключателях в индикаторном окне загорается номер, соответствующий уровню переключателя.

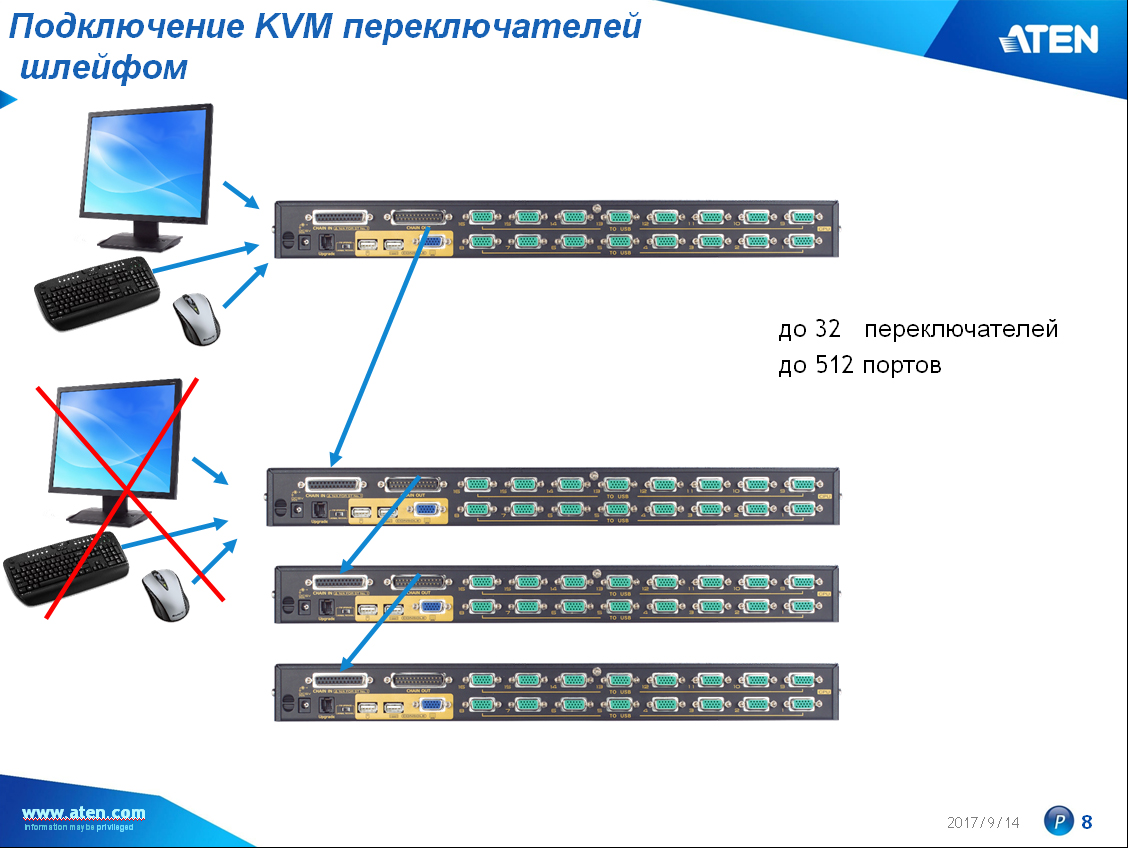

  Схема соединения KVM-переключателей ATEN шлейфом.

  При правильном подборе совместимых KVM-переключателей для каскадирования в меню переключателя верхнего уровня в виде "дерева" встраивается меню переключателя нижнего уровня.

  Компания ATEN на части переключателей предусмотрела возможность соединения KVM-переключателей в стек. Для подключения переключателей используются специальные порты и шлейфовый кабель.

  На переключателях, интегрированных с KVM-консолью, а также IP KVM, есть только порт выхода. На остальных переключателях установлено по два порта: вход и выход. В переключатель первого уровня включается KVM-консоль, а в переключателях более низкого уровня при подключении шлейфом к верхним консольные порты отключаются. Шлейфовое подключение позволяет в стек соединить до 32 KVM-переключателей. При подключении в зависимости от позиции переключателя в стеке на индикаторе отображается его номер в стеке.

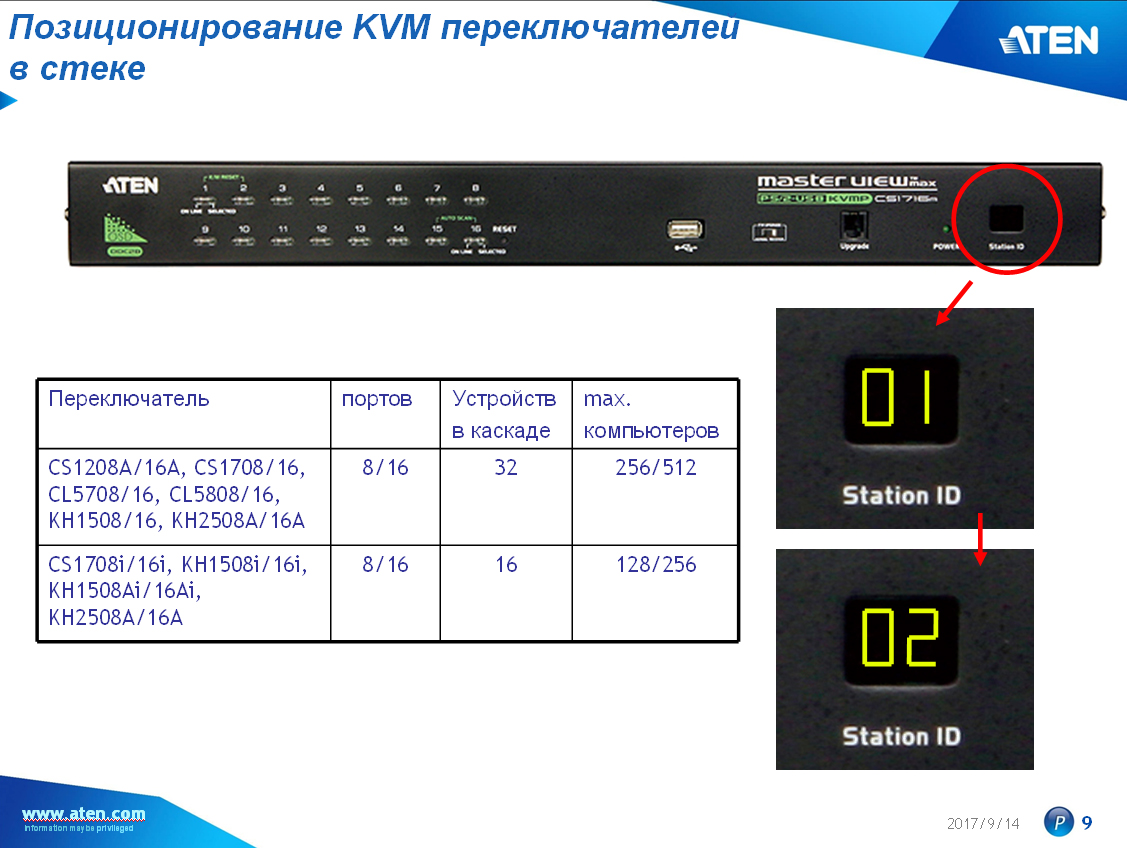

  Индикация позиционирования переключателей в стеке.

  OSD-меню KVM-переключателя строится последовательно одно под другим и выглядит как показано на рисунке. Первая позиция соответствует номеру устройства в стеке, вторая – номеру порта на устройстве. Как и в предыдущем варианте можно задать имя сервера и при необходимости сделать быстрый переход к любому серверу.

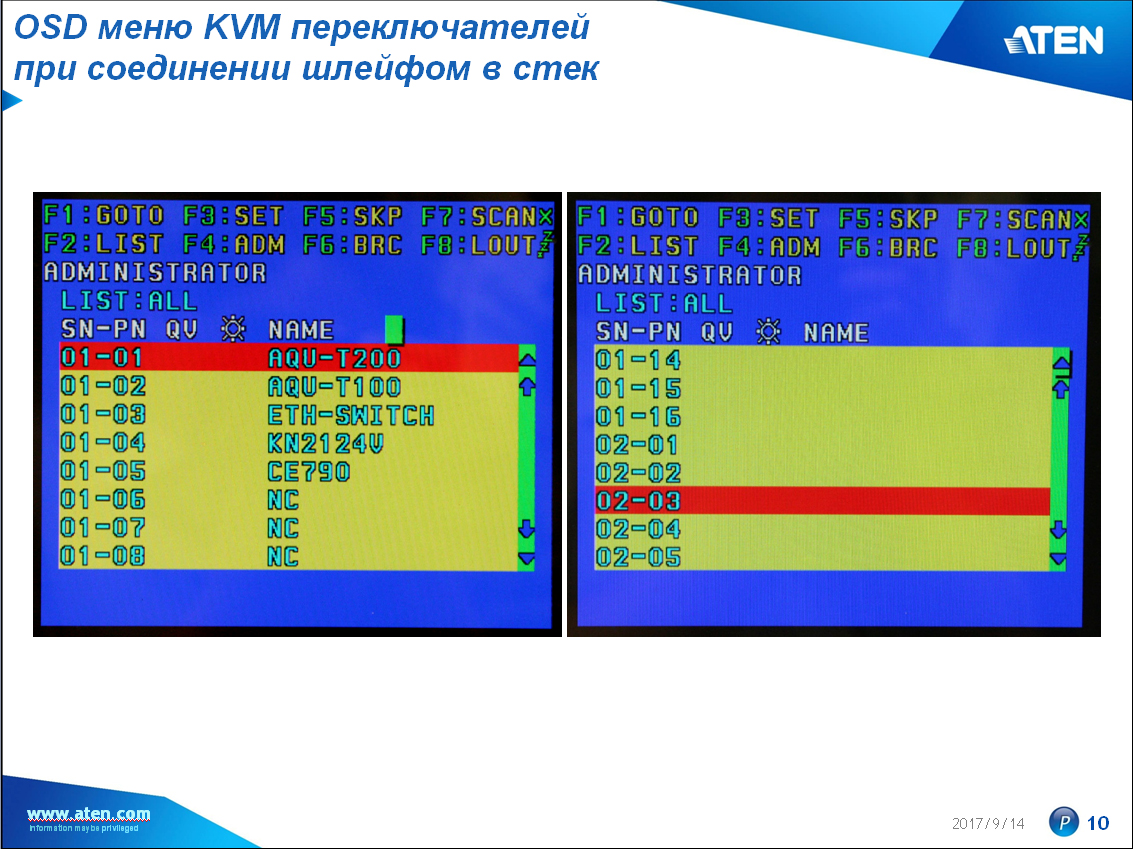

  Слева отображено OSD-меню KVM-переключателей, установленных в стек.

  Смешанное каскадирование

  Развивая направление KVM-переключателей, ATEN предложил решение задачи по администрированию группой операторов большого количества серверов по схеме любой к любому или к закрытой группе.

  Для решения такой задачи компания ATEN предлагает матричные переключатели с действительно огромным масштабированием системы доступа к управлению серверами.

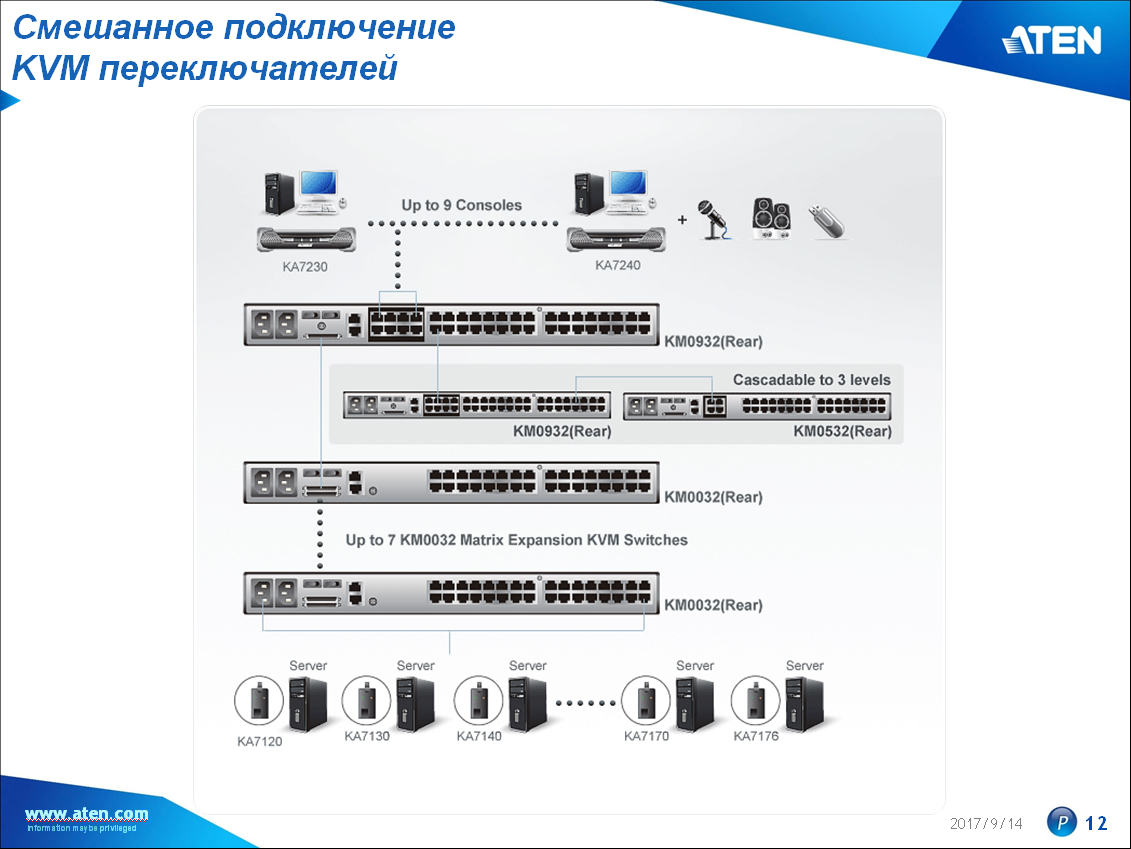

  Схема смешанного подключения IT устройств (серверы, сетевые коммутаторы, и т.п.).

  При каскадировании в стек шлейфом до 8 уровней можно получить неблокируемый доступ к 256 портам. При совместном использовании шлейфового и каскадного подключения система позволяет предоставить доступ 9 администраторам к тысячам серверов.

  Хотя последний вариант подключения способен решить задачу практически любого ЦОД, он все же имеет ограничения в сравнении с применением программного продукта CC2000. Система Централизованного управления CC2000 позволяет объединить под единым управлением неограниченное количество устройств, расположенных в любой точке мира, но это уже другая история.
